Einleitung

Während auf HTTP basierte Dateiübertragung wie Nextcloud, Goole Drive, OneDrive, iCloud im privaten und zunehmend auch im Geschäftsumfeld eine grössere Rolle einnehmen, spielen die Netzwerkübertragungsprokolle SMB (CIFS), NFS, FTP, iSCSI weiterhin eine wichtige Rolle. Für IT-Fachpersonen spielt zudem das TFTP Protokoll aufgrund dessen Einfachheit eine wichtige Rolle. Nicht vergessen werden darf SSH, dass nebst dem Remote Terminal auch eine verschlüsselte Dateiübertragung (SFTP) bietet.

Ports

TCP- und UDP-Ports sind eine Software-Abstraktion, um parallele Kommunikationsverbindungen einer oder mehreren Anwendungen voneinander unterscheiden zu können. Ähnlich wie IP-Adressen zur Adressierung von Rechnern in Netzwerken dienen, adressieren Ports spezifische Anwendungen und ihre Verbindungen, die auf einem Rechner laufen.

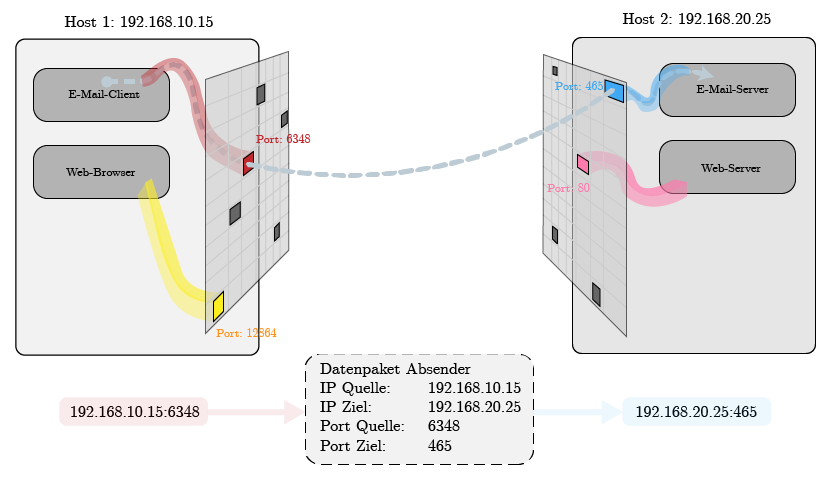

Zuordnung zwischen Datenpaket und Anwendung: Der TCP-Port

Ein Netzwerk-Port ist eine Adresse, mit deren Hilfe sich UDP- oder TCP-Verbindungen eindeutig bestimmten Anwendungen zuordnen lassen. Zu einer Verbindung gehört auf beiden Seiten jeweils ein Port. Ports können eine fortlaufende Nummer im Bereich von 0 bis 65535 annehmen.

Zweck eines Netzwerk-Ports ist die Zuordnung von UDP- oder TCP-Paketen einer IP-Verbindung zu einer bestimmten Anwendung. Zusammen mit der IP-Adresse bildet der Netzwerk-Port die vollständige Adresse einer Anwendung auf einem Ziel- oder Absendersystem.

Ein Port ist somit jeweils mit einer spezifischen Applikation verbunden. Im untenstehenden Beispiel sind dies folgende:

Host 1:

Host 2:


Es kann nun daher mit der IP-Adresse und der Port-Nummer eine eindeutige Verbindung zwischen zwei Applikationen hergestellt werden. Im obigen Beispiel stellt der E-Mail Client eine Verbindung mit dem E-Mail Server her um Daten auszutauschen. Diese Verbindung funktioniert in beide Richtungen. Eine Verbindung hat somit in jedem Fall zwei Ports, eine auf der Client-Seite und eine auf der Server-Seite.

Dafür muss nun aber der Teilnehmer, welche die Verbindung aufbauen möchte die IP und die Port-Nummer des Kommunikations-Partners kennen. Dazu sind Portnummern fest einzelnen Anwendungen zugeordnet. Andere Portnummern können dynamisch vergeben werden. So ein fest zugewiesener Port ist der Port 465. Dahinter ist im Normalfall ein E-Mail Server zu finden. Somit kann der Host 1, welcher eine E-Mail an den Host 2 einliefern möchte, den Port 465 als Zielport verwenden.

Funktionsweise der Ports

Anwendungsserver (Wie z. B FTP-Server, E-Mail Server, DNS-Server) fordern bei ihrem Start beim Betriebssystem einen Port an, auf dem sie Verbindungen entgegennehmen können. Für Standard-Anwendungen handelt es sich immer um die gleichen festen Portnummern. Anschließend ist der Netzwerk-Port fest mit der Anwendung verknüpft. Clients erhalten vom Betriebssystem in der Regel einen zufälligen Port dynamisch zugewiesen. Diesen können sie als Absender-Port nutzen, um eine Verbindung zu einem Zielsystem aufzubauen. Der Client muss die Ziel-IP-Adresse und den Ziel-Port des Servers kennen. Beim Verbindungsaufbau lernt der Server den Port des Clients kennen und adressiert Antwortpakete an diesen.

Standardisierung und Einteilung der Ports

Die Portnummern sind von der IANA und der ICANN (Internet Corporation for Assigned Names and Numbers) in verschiedene Bereiche eingeteilt. Den Bereich der Standard-Ports oder Well Known Ports bilden die Portnummern 0 bis 1023. Sie sind fest einem bestimmten Anwendungsprotokoll zugeteilt. Anschließend folgt mit den Portnummern 1024 bis 49151 der Bereich der so genannten Registered Ports. Diese Netzwerk-Ports dürfen für die Registrierung verschiedener Anwendungen verwendet werden. Die Reservierung erfolgt wiederum über IANA und ICANN. Die Portnummern von 49152 bis 65535 nennen sich Dynamically Allocated Ports und stehen für die dynamische Zuordnung zur Verfügung. Clients nutzen diese Ports für ihre ausgehenden Verbindungen als Absender-Ports. Beispiele für Standard-Ports sind:

Die verschiedenen Portzustände

Je nach Status einer IP-Verbindung und der jeweiligen Anwendung können Netzwerk-Ports unterschiedliche Zustände annehmen. Über den Zustand ist definiert, ob die Kommunikation mit der verknüpften Anwendung möglich ist. Es existieren die drei grundsätzlichen Zustände offen (open), geschlossen (closed) und gefiltert (filtered).

Ist ein Netzwerk-Port offen, ist die Anwendung hinter diesem Port dazu bereit, Verbindungen entgegen zu nehmen.

Ein geschlossener Netzwerk-Port bedeutet, dass es keine Anwendung gibt, die über den Netzwerk-Port erreichbar ist. Verbindunsaufbauwünsche zu diesem Port werden aktiv abgelehnt. Auch durch eine Firewall geschützte Ports können den Zustand geschlossen aufweisen. In diesem Fall ist die dahinterliegende Anwendung ebenfalls unerreichbar.

Der Zustand gefiltert (auch geblockt genannt) weist darauf hin, dass eine Firewall den Netzwerk-Port schützt. Er ist weder offen noch geschlossen, ermöglicht aber ebenfalls keinen Verbindungsaufbau.

YouTube Videos:

https://www.youtube.com/watch?v=g2fT-g9PX9o
https://www.youtube.com/watch?v=aQoFR6m1yOM
https://www.youtube.com/watch?v=RDotMcs0Erg


TFTP

TFTP (Trivial File Transfer Protocol) ist ein einfaches Protokoll, das es Netzwerkgeräten ermöglicht, Dateien über das Netzwerk zu übertragen. Es ist eine schlanke Version des FTP (File Transfer Protocol) und wird häufig verwendet, um kleine Dateien wie Router-Konfigurationsdateien zu übertragen.

Es ist eine Client-Server-Anwendung, bei der Clients Anfragen an einen Server senden, um Dateien zu erhalten. Der Server überträgt dann die Datei über das Netzwerk an den Client. Es ist ein einfaches, leichtes Protokoll, das eine einfache und zuverlässige Dateiübertragung ermöglicht.  TFTP wird häufig zum Herunterladen und Hochladen kleiner Dateien wie Router-Konfigurationsdateien, Firmware-Updates und Log-Dateien verwendet. Es ist auch eine beliebte Wahl für die Übertragung von Boot-Images und anderen Systemdateien auf Netzwerkgeräte.

Das Protokoll stösst aber an seine Grenzen, wenn es um große Dateien geht. Es kann zwar für große Dateien verwendet werden, aber da es langsam und ineffizient sein kann ist es nicht die beste Wahl hierfür. Für Netzwerkadministratoren hingegen ist TFTP ein leistungsstarkes Tool, um Systeme zu konfigurieren und zu administrieren und ist eine gute Wahl für die Übertragung kleiner Dateien. Es ist leicht zu implementieren und hat eine sehr geringe Netzwerkauslastung.

In der Einfachheit von TFTP liegen auch einige Nachteile, so weisst das Protokoll beispielsweise keine Benutzerauthentifizierung auf. Somit können Dateien, welche von einem TFP-Server zur Verfügung gestellt werden, von jedem TFTP-Client uneingeschränkt geladen werden. Auch kann mit TFPT nicht durch Verzeichnisse navigiert werden und es ist nicht möglich, die Dateien und Verzeichnisse mit speziellen Lese- und Schreibberechtigungen auszustatten.

Vorbereitung.

  1. Laden Sie die Software Wireshark herunter: https://www.wireshark.org/download.html (Windows Installer)
  2. Installieren Sie Wireshark
  3. Laden Sie die Software pumpKIN TFTP Client herunter: https://kin.klever.net/pumpkin/binaries/ (pumpkin-2.7.3.exe)
  4. Installieren Sie die Software pumpKIN TFTP Client.

Download einer Datei

Machen Sie sich als erstes mit der Software Wireshark vertraut. Hierzu stehen folgende Ressourcen bereit:

  1. Starten Sie nun die Software Wireshark. Wählen Sie als Schnittstelle Ihr WLAN-Adapter aus.
  2. Sie sehen nun den ganzen Traffic aller Datenpakete. Uns interessieren aber nur TFTP-Datenpakete. Aus diesem Grund setzen Sie als erstes einen Filter. Für TFT-Pakete gibt es bereits einen vorgefertigten Filter tftp. Tragen Sie diesen in der Filtereingabe ein:


  3. Nun sollten Sie keinen anderen Traffic mehr sehen, ausser TFTP-Pakete. Da noch keine versendet wurden, ist die Anzeige dementsprechend leer.
  4. Starten Sie nun die Software pumpKIN. Hierbei handelt es sich um eine Software, welche gleichzeitig als TFTP-Server und TFTP-Client fungieren kann. Als erstes werden Sie die reine TFTP-Client Funktion untersuchen.
    ! Bei der ersten Verwendung müssen Sie die Windows Defender Meldung zulassen !
    Stellen Sie hierzu sicher, dass die Option Server is running deaktiviert ist (Haken entfernen)


  5. Nun setzen Sie das Arbeitsverzeichnis des Clients über Options:


    Und dann TFTP filesystem root (download path). Erstellen Sie hier am besten ein neues Verzeichnis und wählen Sie dieses dann in der Einstellung aus:

    Bestätigen Sie anschliessend mit OK.

  6. Nun geht es darum, eine Datei von einem TFTP-Server herunterzuladen. Der TFTP-Client pumpKIN bietet hierzu die Option GET File.  Verwenden Sie als TFTP-Server den Remote host 44.205.205.122 und als gewünschte Datei zum herunterladen unter Remote file die kleine-datei.txt

    Bestätigen Sie mit OK.

  7. Der Download sollte nun erfolgen. Prüfen Sie, ob Sie die Datei sehen.

Aufgabe 1: Prüfen Sie nun Wireshark. Es sollen jetzt Datenpakete ersichtlich sein. Jede Zeile entspricht hierbei einem Datenpaket. Erinnern Sie sich an die DHCP-Theorie. Dort gab es auch verschiedenen Datenpakete, welche zwischen Server und Client ausgetauscht wurden. Bei TFTP ist dies nicht anders.

Frage: Wie viele Datenpakete sind nun im Wireshark vorhanden?


Es sollten 5 Datenpakete vorhanden sein.

Aufgabe 2: Identifizieren Sie den Typ dieser TFTP-Datenpakete. Schauen Sie hierzu in welche Richtung das Paket versendet wurde (Source, Destination) und was dieses in etwa enthält (Info).

Datenpaket 1: Client -> Server, Read Request für die Datei kleine-datei.txt
Datenpaket 2:
...




Datenpaket 1: Client -> Server, Read Request für die Datei kleine-datei.txt
Datenpaket 2: Server -> Client, Option Acknowledge
Datenpaket 3: Client -> Server, Acknowledgement für Block 0
Datenpaket 4: Server -> Client, Data Packet Block 1
Datenpaket 5: Client -> Server, Acknowledgement Block 1

Frage: In welchem Datenpaket werden vermutlich die Daten übertragen?


Im 4. Datenpaket mit dem Typ Data Packet

Klicken Sie nun auf das Datenpaket wo die Daten übertragen wurden. Klappen Sie im Baum das Feld Data aus und machen Sie einen rechtsklickt auf den Data-Wert (44617320.....). Wählen Sie hier die Option Paketbytes anzeigen:


Frage: Was zeigt Ihnen Wireshark nun an?


Es werden die übertragenen Daten angezeigt.

Auftrag: Leeren Sie nun die aufgezeichneten Datenpakete, indem Sie die Aufzeichnung neu starten:


Speichern Sie die bisher aufgezeichneten Daten, so dass Sie diese später wieder finden.

Führen Sie nun vom selben TFTP-Server einen Download der Datei grosse-datei.txt durch. Prüfen Sie nun, ob sich etwas verändert hat im Vergleich zur kleineren Datei.

Tipp: Sie können nun die Aufgezeichnete Wireshard-Datei separat öffnen um beide Aufzeichnungen miteinander zu vergleichen. Setzten Sie wieder den Filter tftp um nur die relevanten Datenpakete zu sehen.

Frage: Was hat sich verändert?


Die Daten werden in vier Blöcken übertragen. image.png

Frage: Was ist nun Ihre Schlussfolgerung daraus?


Grosse Dateien werden von TFTP in mehrere Blöcke aufgeteilt und übertragen.

Frage: Können Sie anhand der aufgezeichneten ableiten wie gross ein Block bei der Übertragung sein darf bevor er aufgeteilt wird?

Tipp: Vergleichen Sie die vier Blöcke. Die Grösse der Datei ist so gewählt, dass die Grösse des letzten Blocks nicht ausgeschöpft wird und somit kleiner als möglich übertragen wird.




Die Grösse beträgt 2048 Bytes. Dies wird ersichtlich wenn man in den Daten Packets den Wert Length vergleich. Dieser ist überall auf 2048 Bytes gesetzt nur beim letzten Block ist dieser kleiner.

Zusatzinfo: Werden die Length aller 4 Datenpakete zusammengezählt, erhält man die Grösse der heruntergeladenen Datei.

Frage: Untersuchen Sie den TFTP-Client dahingehend ob es eine Möglichkeit gibt, zu prüfen was für Dateien auf dem TFTP-Server sonst noch abgelegt sind.


Nein. Es gibt keine weiteren Möglichkeiten.

Frage: Was bedeutet dies für Sie als TFTP-Anwender?


Es müssen alle Dateien vollständig bekannt sein, welche heruntergeladen werden möchten.

FTP

Sie haben nun bisher das Protokoll TFTP mit einem TFTP-Server und TFTP-Client kennen gelernt. Als nächstes schauen wir uns nun das FTP-Protokoll (File Transfer Protocol) an. Dieses wurde im Jahr 1971 entwickelt und ist ein wesentlicher Bestandteil des Internets und der Computervernetzung. Sie werden feststellen, dass FTP einen wesentlich grösseren Funktionsumfang bietet als TFTP, dazugehörten beispielweise:

Im Gegensatz zu TFTP verwendet FTP zwei Verbindungen, einerseits eine Verbindung für die Übermittlung der Kontroll-Befehle (Control-Plane) und andererseits eine Verbindung für die Datenübertragung (Data-Plane). TFTP hingegen verwendet nur eine Verbindung, die sowohl für die Kontrolle als auch für die Datenübertragung verwendet wird.


Erklärung: Der Verbindungs-Aufbau erfolgt über die Kontroll-Verbindung, welche in der Grafik orange dargestellt ist. Darüber läuft die Authentifizierung, die Auswahl des korrekten Arbeits-Verzeichnisses sowie der Austausch der Verbindungsinformationen für die Dateiübertragung. Auf dieser Verbindung kommunizieren der Client und der Server ausschliesslich über Text-Kommandos.

Die eigentliche Datenübertragung erfolgt auf einem separatem Kanal, der sogenannten Daten-Verbindung. Dies bringt folgende Vorteile mit sich:

Aktive und passive FTP-Verbindung

Es gibt zwei verschiedenen Varianten wie eine FTP-Verbindung aufgebaut werden kann. Schauen wir uns zu erste den aktiven Modus an, welcher ursprünglich als Standard-Variante vorgesehen war und vor dem passiven Modus existiert hat.

Aktives FTP

Aktives FTP wird so genannt, weil der FTP-Server hierbei die Datenverbindung aktiv zum Client aufbaut. Der Client wählt seine Ports für die Daten- und Kontrollverbindung zufällig, während der Server immer die bekannten Standard-Ports 21 für die Kontroll-Verbindung und 20 für die Datenverbindung zugewiesen hat.

Schauen Sie sich nun den untenstehenden Ablauf an:


  1. Der FTP-CLIENT baut eine Verbindung zum Server auf. Die IP-Adresse des Servers sowie dessen Port aud der Kontroll-Verbindung sind bekannt. (Port ist in der Regel der definierte Standard-Port 21). Es werden die mit dem AUTH Befehl die Informationen zur Authentifizierung übertragen.
  2. Der FTP-SERVER bestätigt die erfolgreiche Anmeldung mit der Meldung user logged in.
  3. Der FTP-CLIENT teilt dem Server nun seinen Port für die Daten-Verbindung mit. Dazu sendet der FTP-CLIENT eine sogenannte PORT Nachricht in der die IP-Adresse und der Port in folgenden Format übermittelt wird.
    (192,168,1,72,25,130)
    Daraus kann der Server nun den Port berechnen. Hierzu mehr unter dem Abschnitt Port-Berechnung.
    Ab diesem Zeitpunkt weiss der FTP-Server nun, auf welchem Port der FTP-CLIENT die Datei empfangen kann.
  4. Der FTP-SERVER bestätigt dem FTP-CLIENT, dass er den Port erhalten hat.
  5. Bei einer angefragten Datenübertragung wird der FTP-Server nun die Datei an den FTP-Client senden. Dazu baut er von sich auf eine neue Verbindung auf den erhaltenen Port des Clients auf.

Das obige Abschlauf-Schema ist nicht vollständig. In Wahrheit werden noch weitere Datenpakete ausgetauscht. z. B. für die Authentifizierung. Dieser Ablauf wurde auf die relevanten Datenpakete reduziert um die Funktionsweise einer aktiven oder passiven FTP-Verbindung zu darzulegen.

Die aktive FTP-Verbindung ist einfach und verständlich aufgebaut. Der FTP-Client teilt dem FTP-Server mit, auf welchem Port er eine Datei entgegen nimmt und der FTP-Server baut dann auf diesen Port eine Daten-Verbindung auf. Jedoch hat sich mit der Zeit in grosses Problem geäussert. Immer mehr Clients waren mit einer Firewall oder einem NAT ausgestattet.

Wie in der nachfolgenden Grafik ersichtlich, blockieren Firewalls eingehende Verbindungen, welche nicht ursprünglich vom Client initiiert wurden. Die Datenpakete der Kontroll-Verbindung werden daher durch die Firewall des Clients gelassen, da diese vom Client selber gestartet wurden. Da aber der FTP-Server die Daten-Verbindung von sich aus startet, wird diese von der Firewall des FTP-Clients blockiert.


Es braucht somit eine andere Lösung, welche dem Client erlaubt die Datenverbindung zu starten. Hierzu wurde passives FTP eingeführt.

Passives FTP

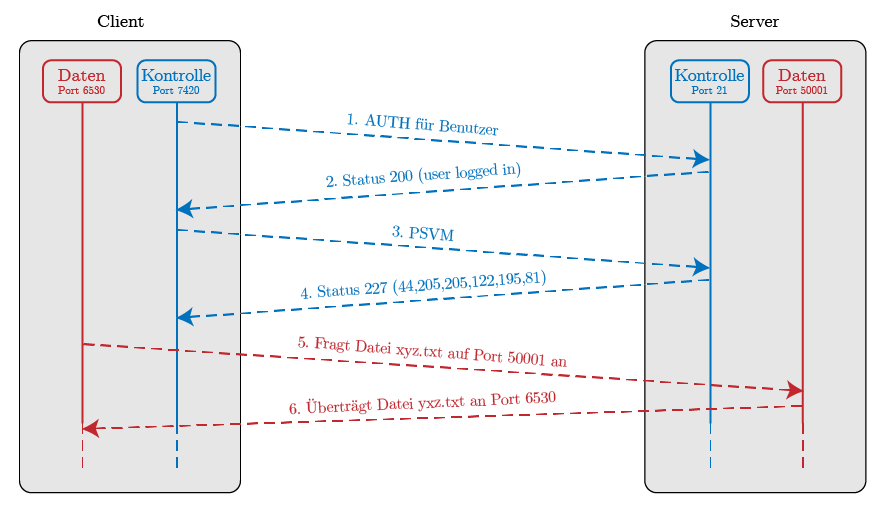

Im Gegensatz zum aktiven FTP, bei dem der Server die Daten-Verbindung aktiv aufbaut, wird beim passiven FTP der Client die Verbindung aufbauen. Der FTP-Server muss die Daten dann nur passiv auf dem kommunizierten Port bereithalten. Passives FTP ist üblich, da viele Firewalls die FTP-Verbindung verunmöglichen, da von aussen her keine Daten-Verbindung aufgebaut werden kann. Weiter ist es sicherer, weil nicht der Server die Daten-Verbindung aufbaut und somit der Client weniger offen für Angriffe ist.


  1. Wie beim aktiven FTP wird der FTP-CLIENT als erstes eine Authentifizierung vornehmen.
  2. Der FTP-SERVER bestätigt diese.
  3. Nun wird der FTP-CLIENT mit einer PSVM-Nachricht den passiven-Modus vom FTP-SERVER anfordern.
  4. Der FTP-SERVER bestätigt den passiven Modus mit dem Status 227 und den Port-Informationen. Der FTP-SERVER hat dem FTP-CLIENT den Port 50001 und die IP 44.205.205.11 übermittelt. Der FTP-SERVER öffnet einen neuen Port 50001 auf dem er auf eingehende Verbindungen wartet.
  5. Der FTP-CLIENT möchte nun die Datei xyz.txt abrufen. Dazu stellt der Client eine Verbindung zum FTP-SERVER über den Port 50001 mit. Der Port wurde vom FTP-SERVER in der letzten Nachricht mitgeteilt. Mit diesem Datenpaket erhält der FTP-Server automatisch auch den Port der Daten-Verbindung des FTP-CLIENTS.
  6. Der FTP-SERVER sendet nun die angeforderte Datei xyz.txt an den FTP-CLIENT über den Port 6530. Weil die Verbindung vom Client aus gestartet wurde (Die Firewall merkt sich beim Datenpaket die IP-Adresse und den Port des Servers) wird das eingehende Datenpaket akzeptiert.

Port Berechnung

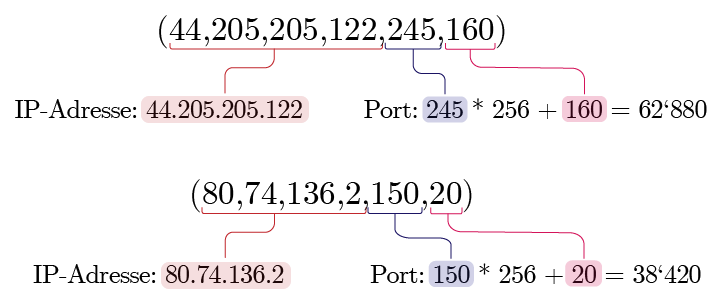

Das aktive und passive FTP haben eine Gemeinsamkeit und zwar werden jeweils an einer Stelle Informationen ausgetauscht, auf welchem Port der FTP-Client oder der FTP-Server eine Verbindung geöffnet haben. Diese Information ist nach einem bestimmten Schema codiert.


Mit diesem Schema und den Informationen aus dem Kapitel über aktives und passives FTP sollten Sie nun die unten stehenden Aufgaben lösen können.

Auftrag 1: Nachfolgende Datenpakete einer Kontroll-Verbindung wurde aufgefangen. Leiten Sie daraus ab, ob dieses Paket an einen FTP-Client oder einen FTP-Server übermittelt wurde, die codierte IP-Adresse, den codierten Port und ob es eine aktive oder passive FTP-Verbindung ist.

1.)  PORT 192,168,1,72,209,255

Datenpaket wurde an einen ________________________ versendet.

Die IP-Adresse lautet:

Die Port-Nummer lautet:

Es handelt sich um eine ________________________ FTP-Verbindung.

Datenpaket wurde an einen FTP-Server versendet.
Die IP-Adresse lautet: 192.168.1.72
Die Port-Nummer lautet: 53759
Es handelt sich um eine aktive FTP-Verbindung

2.)  PORT 111,222,111,222,111,222

Datenpaket wurde an einen ________________________ versendet.

Die IP-Adresse lautet:

Die Port-Nummer lautet:

Es handelt sich um eine ________________________ FTP-Verbindung.

Datenpaket wurde an einen FTP-Server versendet.
Die IP-Adresse lautet: 111.222.111.222
Die Port-Nummer lautet: 28638
Es handelt sich um eine aktive FTP-Verbindung

3.)  227 Entering Passive Mode (210,128,268,122,199,199)

Datenpaket wurde an einen ________________________ versendet.

Die IP-Adresse lautet:

Die Port-Nummer lautet:

Es handelt sich um eine ________________________ FTP-Verbindung.

Datenpaket wurde an einen FTP-Client versendet.
Die IP-Adresse lautet: 210.128.268.122
Die Port-Nummer lautet: 51143
Es handelt sich um eine aktive FTP-Verbindung

4.)  PORT 111,222,111,222,111,222

Datenpaket wurde an einen ________________________ versendet.

Die IP-Adresse lautet:

Die Port-Nummer lautet:

Es handelt sich um eine ________________________ FTP-Verbindung.

Datenpaket wurde an einen FTP-Client versendet.
Die IP-Adresse lautet: 210.128.268.122
Die Port-Nummer lautet: 28638
Es handelt sich um eine aktive FTP-Verbindung

Praktische Übung

Vorbereitung

Anmeldung über FileZilla

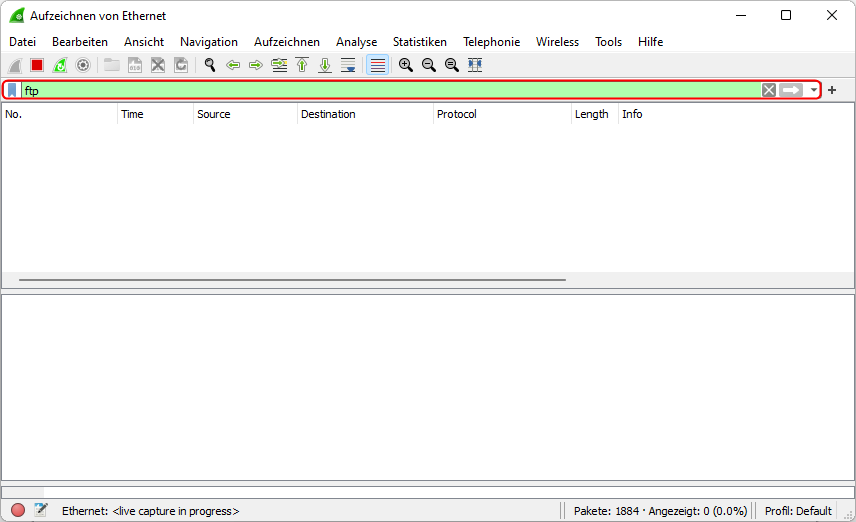

Starten Sie als erstes die Software Wireshark und setzen Sie einen Filter auf ftp:


Starten Sie nun die Software FileZilla Client und stellen Sie eine Verbindung mit folgenden Parametern her:

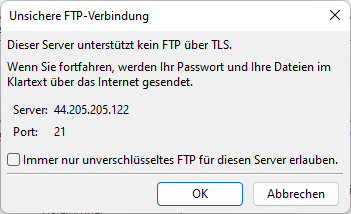

Sie werden die Meldung erhalten, dass dieser FTP-Server kein FTP über TLS bietet. Bestätigen Sie diese Meldung:


Nun sollten die eine erfolgreiche Verbindung hergestellt haben. Führen Sie zu diesem Zeitpunkt noch keinen Download aus. Dies erleichtert Ihnen die Beantwortung der nachfolgenden Fragen.

Warnung: In dieser Übung verwenden wir bewusst eine unverschlüsselte Verbindung, damit wir die übertragenen Daten nachvollziehen können. In der echten Welt sollte aber nie eine unverschlüsselte FTP-Verbindung aufgebaut werden, da jemand der den Datenverkehr mitliest, alle Informationen inkl. Passwörter im Klartext mitlesen kann.

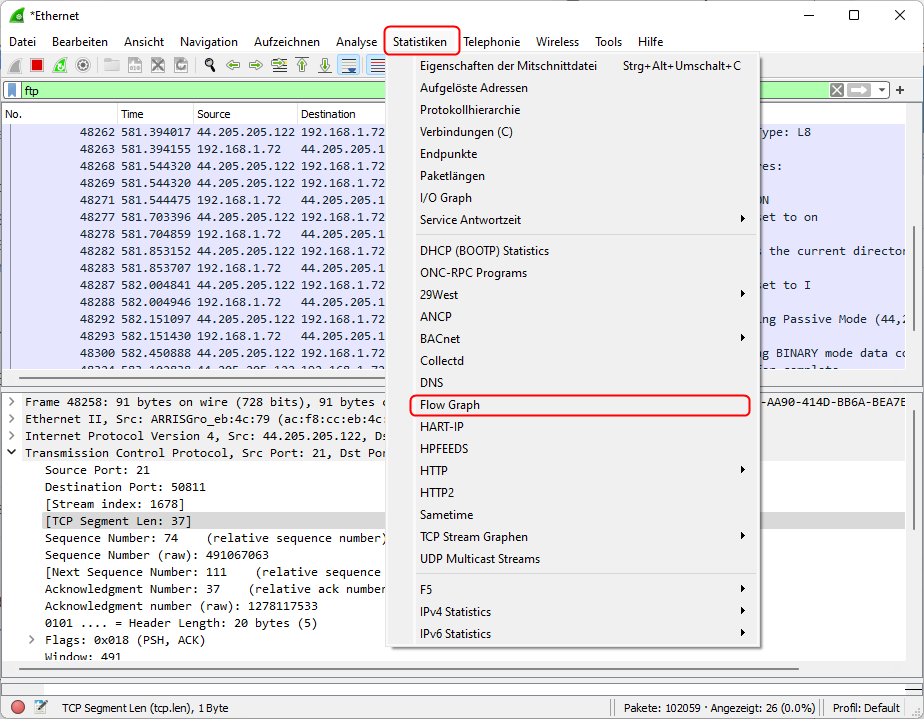

In Wireshark sollten Sie nun die FTP-Datenpakete sehen. Wireshark bietet ein praktisches Tool um die Datenverbindungen grafisch zu visualisieren. Öffnen Sie hierzu über den Punkt Statistiken den Flow Graph.


Stellen Sie sicher, dass die Option Auf Anzeigefilter einschränken aktiviert ist.


Das allererste Datenpaket sollte nun ein Response sein. Der FTP-Client hat zwar die Verbindung zum Server aufgebaut, aber die initiale Verbindung ist eine generische TCP-Verbindung. Erst mit der ersten Bestätigung durch den FTP-Server werden FTP-Pakete ausgetauscht. Daher wird der initiale Verbindungsaufbau zum FTP-Server vom Filter ftp nicht abgedeckt.

Somit ist unser erstes FTP-Datenpaket der Response: 200 FTP Server ready. was so viel heisst wie, Sie haben einen FTP-Server kontaktiert und ich habe Ihnen geantwortet.

Ignorieren Sie nun die nachfolgenden 4 Datenpakete. Diese enthalten AUTH-Anforderungen, welcher aber aufgrund des fehlenden SSL/TLS Zertifikates nicht erfolgreich sind und dementsprechend mit einer Response: 500 AUTH not understood beantwortet werden. Der FTP-Client versucht zwei mal eine SSL-Verschlüsselung aufzubauen, bevor dieses Vorhaben aufgegeben wird.

Auftrag: Identifizieren Sie nun die Datenpakete, welche in der Authentifizierung des Benutzers beteiligt sind bis zu dem Punkt, wo der Benutzer erfolgreich authentifiziert ist. Notieren Sie den jeweiligen Request und den Response.







Client: USER user-read
Server: 331 Passwor required for user-read
Client: PASS geheimespasswort
Server:  230 User user-read logged in

Die nachfolgenden Requests sind dazu da, dass der FTP-Client und FTP-Server Informationen über Funktionen und Systemdetails austauschen können. Dies sind namentlich die Requests SYST, FEAT und OPTS. Diese können für dieses Modul mal ingoriert werden.

Nun kommt aber ein spannender Request. Was für eine Information möchte der FTP-Client mit dem PWD Request anfragen? Tipp: Im Linux-Kapitel finden die diesen Befehl ebenfalls mit einer Erklärung. Was sagt uns der Response


Der PWD-Befehl gibt das aktuelle Verzeichnis auf dem FTP-Server zurück. Wir befinden uns wohl im Root-Verzeichnis / des FTP-Benutzers user-read

Prüfen Sie nun im nächstes ob mit einer aktiven oder passive FTP-Verbindung weitergefahren wird. Welche Datenpakete sind hierfür relevant:



Client: PSAV
Server: 227 Entering Passive Mode (44.205.205.122,xxx,yyy)

Was für eine FTP-Verbindung wird gesetzt?


Ein passive FTP-Verbindung

Wer definiert die Art der FTP-Verbindung (Client oder Server) und mit welchem Datenpaket geschieht dies genau?


Der FTP-Client mit dem PSAV Request.

Berechnen Sie aus der Port-Angabe den Port und die IP für die Datenverbindung. Notieren Sie den Lösungsweg und notieren Sie den erhaltenen Port für später.



 (44,205,205,122,xxx,yyy)
IP: 44.205.205.122
Port = xxx * 256 + yyy


Nun wird es spannend. Mit dem Request MLSD fragt der FTP-Client eine Datenübertragung an. Der FTP-Server antwortet, dass eine Datenverbindung (Binär) für MLSD geöffnet wurde. Somit existiert nun eine weiter Verbindung, die sogenannten Daten-Verbindung. Alle bisherigen Befehle, welche ausgetauscht wurden, liegen auf der Kontroll-Verbindung.

Der WireShark Filter ftp deckt die FTP-Datenverbindung nicht ab, dafür gibt es aber einen separaten Filter, nämlich den ftp-data. Nutzen Sie diesen, es sollte nun genau ein Datenpaket ersichtlich sein:


Wählen Sie das betreffende Datenpaket aus und und klappen Sie im Protokollstack den Teil Line-based text data auf. Erkennen Sie was für Informationen mit MLSD übertragen wurden? Vergleichen Sie die Informationen mit dem Inhalt im FTP-Client FileZilla. In welchem Format wird die Information übertragen?





Es handelt sich um die Darstellung des aktuellen Verzeichnisses mit den Dateien und Unterverzeichnissen. Die Informationen werden als Plain-Text (reiner Text) übertragen.

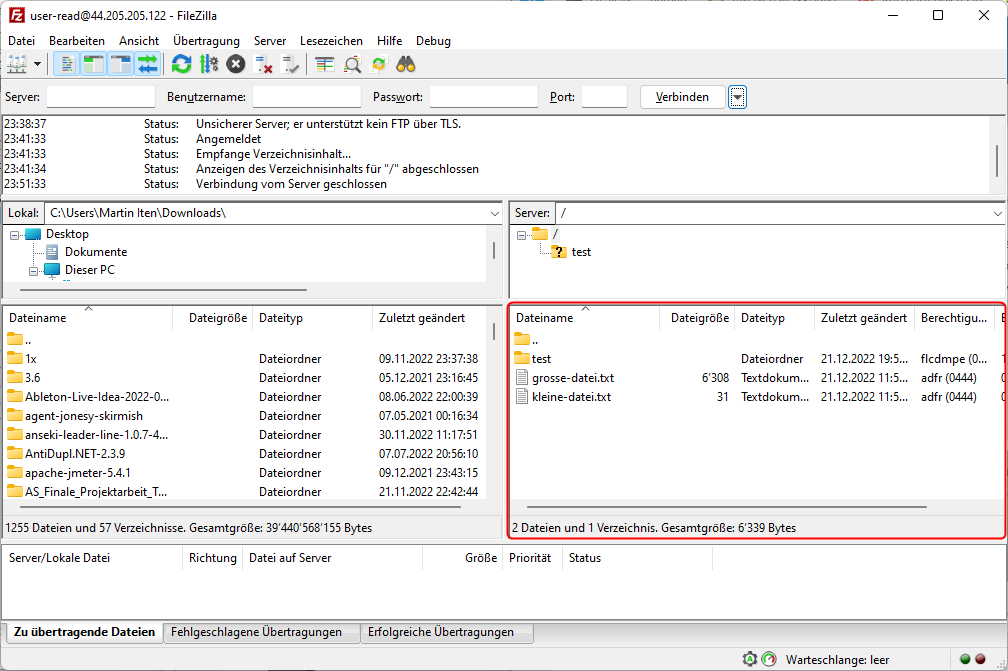

Wofür verwendet der FTP-Client diese Information FileZilla die Information aus der MLSD Datenübertragung?




Für die Darstellung des Datei-Explorers des FTP-Servers.


Klappen Sie nun den Teil Transmission Control Protocol auf und kontrollieren Sie, ob der Source Port mit dem von Ihnen berechneten Port übereinstimmt.


Ja der Port sollte übereinstimmen. Falls nicht sollte die Berechnung des Ports nochmals geprüft werden.


Auftrag: Wechseln Sie nun in den FTP-Client und laden Sie die kleine-datei.txt mit einem Doppelklick herunter. Es sollten nun neue Datenpakete aufgetaucht sein.

Der Befehle MLSD wird benötigt um den Inhalt des Verzeichnisses aufzulisten. Welcher Befehl wird Verwendet um eine Datei abzurufen?


RETR (retrive englisch für empfangen)

Laden Sie nun die Datei grosse-datei.txt mit einem Doppelklick herunter. Was fällt Ihnen auf im Vergleich zur kleinen Datei? Warum ist das so? (Tipp. Bei TFTP haben Sie eine ähnliche Situation)




Es wurde nicht nur ein RETR Datenpaket gesender sondern 4. Die Datei wurde auf vier Datenpakete aufgeteilt, weil diese zu Gross ist für ein Datenpaket.

Woran können Sie erkennen, dass für die MLSD-Requests, den RETR für die Datei kleine-datei.txt und den RETR für die Datei grosse-datei.txt jeweils eigene Datenverbindungen verwendet wurden? Tipp schauen Sie im Transmission Control Protcol Teil nach.




Der Destination und Source Port unterscheiden sich jeweils. Dies ist so, weil für jede Datenübertragung eine eigene Verbindung aufgebaut wurde.

Wechseln Sie nun den WireShark Filter zu ftp und kontrollieren Sie, ob für die Kontroll-Verbindung ebenfalls separate Verbindungen aufgebaut wurden oder ob immer dieselbe Verbindung verwendet wurde insofern die Verbindung nicht manuell Unterbrochen wird oder zulange offen gelassen wurde. (Achtung, ein manueller Unterbruch oder Timeout erzeugt immer eine neue Verbindung)



Es wird immer der selbe Port verwendet für die Verbindung, somit wird nur eine Verbindung verwendet.

Ausnahme: Die Verbindung wurde Unterbrochen, dann gibt es eine neue Verbindung.


SMB / SAMBA

SMB ist ein Netzwerkprotokoll, welches es Computern ermöglicht, Dateien und andere Ressourcen effizient über Netzwerke zu teilen.  SAMBA verwendet das SMB-Netzwerkprotokoll, das auch als Server Message Block oder Common Internet File System bezeichnet wird.

Dieses Protokoll ist um einiges komplexer als die bisher bekannten Protokolle wie TFTP und FTP. Es kann auf Linux, BSD und Microsoft Windows-Betriebssystemen verwendet werden und ist der Standard für Dateifreigabe in Windows-Netzwerken. Dabei ist SAMBA ist ein freies und quelloffenes Protokoll, das von einigen großen Unternehmen unterstützt wird. Es wird häufig in großen Unternehmensnetzwerken eingesetzt, um ein einheitliches Netzwerk-Dateisystem bereitzustellen. SAMBA kann auch als Netzwerk-Printserver verwendet werden, um Druckaufträge an Drucker im Netzwerk zu senden. Es bringt dabei eine Authentifizierung von Benutzern mit, um genau zu steuern wer auf die auf Netzwerkressourcen zugreifen darf. Dafür wird mit dem bereits bekannten Konzept von Benutzern und Gruppen gearbeitet.

Die Funktionsweise von SMB wird in der praktischen Aufgabe "Auftrag 0003" genauer erläutert.




Auftrag 0003

Auftrag 0003

Der Auftrag

Das Unternehmen Star Entwicklung AG möchte die derzeitige Datei-Verwaltung durch eine zentralisierte Server-Lösung ablösen.

Die Lösung soll folgende Möglichkeiten bieten.

Diese Funktionen können mit einem SMB-File-Server abgedeckt werden.

Der Auftrag erfolgt in drei Schritten:

  1. Konzeptionelles Erstellen Sie ein Namenskonzept für die Benutzer inkl. eigens definierten Passwörtern und erstellen Sie eine Berechtigungsmatrix für den Dateizugriff.
  2. Installation und Bereitstellung: Sie installieren die Lösung auf einer AWS-EC2-Instanz, damit diese verwendet werden kann.
  3. Erstellung technische Dokumentation.

Mitarbeiter und Abteilungen

Nachfolgend finden Sie alle Mitarbeiter im Unternehmen und die Abteilungen, in denen diese arbeiten:

Es obliegt Ihnen als Unternehmen ein gutes Namens-Konzept auszuarbeiten.

Berechtigungen

Die Geschäftsleitung hat Ihnen wie folgt beschrieben, wie die Berechtigung der einzelnen Benutzer auf die Dateien genau aussehen soll:

Erwartete Abgaben

Organisatorisches

Bevor Sie mit der Konfiguration des SMB-Servers beginnen, zeigen Sie der Lehrperson Ihr Namenskonzept und die Berechtigungs-Matrix.

Lohn: 8000

Bonus

Falls Sie alle Aufträge umgesetzt haben können Sie folgende Bonus-Aufgabe in Angriff nehmen.


Auftrag 0003

SAMBA Installieren unter Linux

Vorbereitung

Sie benötigen eine neue AWS EC2 Instanz.

  1. Erstellen Sie vorgängig eine Sicherheitsgruppe für den SMB-Dienst.
    Sicherheitsgruppe erstellen

    Folgende Einstellungen müssen gesetzt werden:

    Typ
    		 Portbereich
    		 Quelle
    SSH

    		0.0.0.0/0
    TCP
    		 139
    		 0.0.0.0/0
    SMB
    		0.0.0.0/0


  2. Nun können Sie eine neue EC2-Instanz mit dieser Sicherheitsgruppe erstellen:

    EC2 Instanz anlegen
  3. Weisen Sie anschliessend eine statisch IP-Adresse dem neuen Server zu:
    Eine statische IP-Adresse zuweisen

Installation von Samba

  1. Erstellen Sie eine AWS-EC2 Instanz und verbinden Sie sich mit Ihrem SSH-Client (Alternativ können Sie auch den Webzugriff verwenden)
  2. Wechseln Sie mit dem Befehl sudo su in den Administrator-Modus.
  3. Installieren Sie samba mit folgendem Befehl:
    yum install samba

Verwaltung des Dienstes

Wie beim DNS-Dienst named erfolgt die Verwaltung des Dienstes über systemctl

Wenn Sie wollen, dass der smb-Dienst automatisch startet, wenn der Server aufgestartet wird, dann müssen Sie diesen einmalig aktivieren:

systemctl enable smb

Dienst starten:

systemctl start smb

Dienst beenden:

systemctl stop smb

Dienst neu starten:

systemctl stop smb

Status des Dienstes ausgeben:

systemctl status smb


Auftrag 0003

SAMBA Konfigurieren unter Linux

Mit die nachfolgende Anleitung beschreibt die Grundkonfiguration von SAMBA, einem SMB Server der unter Linux Betrieben werden kann.

Sicherheitshinweis: SMB ist ein Protokoll, dass es nun schon sehr lange gibt und in den letzten Jahren starke Veränderungen erfahren hat. Ab der SMB Version 3 wurde Verschlüsselung eingeführt. Zuvor war es nicht möglich, den SMB Datenverkehr ausreichend sicher zu verschlüsseln. Eine Nutzung im LAN ist hierbei noch zu vertreten, aber in diesem Setup richten Sie eine SMB-Verbindung über das Internet ein. Dieses Setup darf nicht mit einer SMB Version kleiner als SMBv3.1.1 vorgenommen werden. SMB1 und SMB2 sind nicht sicher und für den Betrieb über das Internet nicht ausgelegt.

Die Version SMB3 ist ausreichend sicher und wird auch von Microsoft in der Azure Cloud in dieser Form bereitgestellt. In diesem Setup wird daher die SMB1 und SMB2 Unterstützung des SAMBA Server deaktiviert. Wird dies vergessen, gehen Sie ein grosses Risiko ein, was entsprechend in der Bewertung der Arbeit sich niederschlagen wird!

Grundkonfiguration

Sie finden die Konfigurations-Datei unter folgendem Pfad: /etc/samba/smb.conf

Die Direktive der SAMBA-Konfiguration sind wie beim BIND Dienst in einzelne Sektionen unterteilt. Diese sind jedoch nicht mit geschweiften Klammern umschlossen. Stattdessen beginne jede Sektion mit einem Titel in eckigen Klammern z. B. die global-Sektion:

[global]
        workgroup = SAMBA
        security = user

        passdb backend = tdbsam

        printing = cups
        printcap name = cups
        load printers = yes
        cups options = raw
Sektion [global]

In der globalen Sektion werden die allgemeinen Einstellungen und Sicherheitsoptionen festgelegt. Sie beginnt, wie der Namen vermuten lässt, mit der Bezeichnung global. Diese Bezeichnung ist reserviert und darf nur für die gloable Konfiguration verwendet werden. (Es kann keine Freigabe mit diesem Namen erstellt werden). Üblicherweise müssen nur wenige Werte in dieser Sektion angepasst werden.

In der Standard-Konfiguration der global-Sektion fehlen ein paar wichtige Punkte, welche zwingend gesetzt werden sollten:

protocol = SMB3

Setzt die Protokoll-Version auf SMB Version 3. Damit können sich zwar ältere Clients nicht mehr verbinden, aber die Verbindung kann dafür sauber verschlüsselt werden.

SMB Version 3 wird ab Windows 8 unterstützt.
SMT Version 3 wird ab dem Linux Kernel 3.12 unterstützt.
lanman auth = no

Deaktiviert eine unsichere Authentifizierungsmethode
smb encrypt = required

Die Verschlüsselung des SMB Traffics wird erzwungen.
encrypt passwords = yes

Stellt sicher, dass die Passwörter verschlüsselt übertragen werden.
access based share enum = yes

Dadurch werden Freigaben ausgeblendet, wenn keine Berechtigung auf diesen Freigaben existieren. Diese Option ist standardmässig deaktiviert. Somit werden standardmässig dem Benutzer alle Freigaben auf dem SMB-Server angezeigt, auf wenn der Benutzer auf gewisse keinen Zugriff hat. Der Benutzer kann dann diese Freigaben öffnen, erhält aber einen "Zugriff verweigert" Fehler.

Dann gibt es ein paar Punkte, welche wir in der global-Sektion existieren und nicht angepasst werden müssen. Es ist aber wertvoll die Bedeutung dieser Punkte zu verstehen.

workgroup = SAMBA Wenn der SMB-Server in einer Arbeitsgruppe verwendet wird, müsste hier die korrekte Arbeitsgruppe definiert werden. Dies ist in unserem Fall nicht nötig.
security = user
 Definiert, dass die Authentifizierung des SMB-Server gegenüber (vom Client) mittels Benutzername und Passwort erfolgt. Es gibt hier weitere mögliche Optionen:

  • share: Es wird kein Benutzername benötigt, aber ein Passwort pro Share.
  • domain: Die Authentifizierung wird über einen Domänencontroller abgewickelt. Der Benutzer muss dann keine Anmeldung vornehmen.
  • ADS: Die Authentifizierung wird über einen Active Directory Server vorgenommen.
passdb backend = tdbsam
 Diese Direktive steuert wo Samba die Passwörter und Benutzerdaten speichert. Diese speucher Samba standardmässig in einer " TDB " (Trivial Database). Die Verwendung dieses Backends erfordert keine zusätzliche Konfiguration. Dieses Backend wird für neue Installationen empfohlen, die kein LDAP benötigen.

Wird die Option ldapsam verwendet, dann werden die Benutzerdaten in einem ldap Verzeichnis gespeichert.
Sektion [homes]

Über die homes-Sektion können die Heim-Verzeichnisse der Benutzer aktiviert werden. Jeder Benutzer erhält dadurch automatisch Zugriff auf das Verzeichnis mit seinem Namen.

Die Homes-Verzeichnisse liegen in Linux unter /home und werden automatisch angelegt, wenn ein neuer Benutzer mit adduser hinzugefügt wird. Diese Vorgang ist im Abschnitt "Benutzer hinzufügen" genauer beschrieben.

Standardmässig sieht diese Sektion wie folgt aus:

[homes]
        comment = Home Directories
        valid users = %S
        browseable = No
        read only = No
        inherit acls = Yes

Nachfolgend die Erklärung zu den einzelnen Direktiven:

comment = Home Directories
 Dies ist ein Kommentar der dieser Freigabe mitgegeben wird.
valid users = %S
 Definiert, welche Benutzer auf Ihre Heim-Verzeichnisse zugreifen können. Der Parameter %S wird bei einer Anmeldung automatisch mit dem Benutzername ersetzt.

Alternativ  kann auch die folgende Option gesetzt werden:

%S, %D%w%S

D: Name der Domäne oder Arbeitsgruppe des aktuellen Benutzers.
w: Winbind Separator.
S: Benutzername

Dies wird benötigt, wenn die Anmeldung mit dem vollen Domänen-Namen erfolgen soll. In unserem Fall ist dies aber nicht relevant.
browseable = No
 Diese Direktive verhindert nicht, wie angenommen werden könnte, dass der Benutzer in seiner Freigabe browsen kann, sondern, dass die Freigabe doppelt sichtbar ist. Einmal unter /homes und einmal unter /benutzername
read only = No
 Der SMB-Benutzer erhält Schreiberechte auf diese Freigabe

Achtung: alternativ kann auch die Variante writeable = yes verwendet werden.
inherit acls = Yes

Sie kann verwendet werden, um sicherzustellen, dass, wenn Standard-Zugriffsrechte auf übergeordneten Verzeichnissen existieren, diese immer beachtet werden, wenn eine neue Datei oder ein Unterverzeichnis in diesen übergeordneten Verzeichnissen angelegt wird.

Verzeichnis für die Freigabe erstellen

Definieren Sie ein Verzeichnis, in dem Sie die Unterverzeichnisse für die Freigaben einrichten. Erstellen Sie das Verzeichnis /shared im Verzeichnis /var

mkdir -p /var/shared

Neue Freigabe einrichten

Die oben besprochene Home-Freigabe (Benutzer / Heimatverzeichnis) ermöglichen es dem Benutzer, seine Daten zentral auf dem Server zu organisieren, jedoch bietet diese keine Möglichkeit zum Datenaustausch unter mehreren Benutzern. Die Verzeichnisse sind für andere Benutzer unsichtbar und unerreichbar.  Eine Lösung hierfür sind

Eine Freigabe wird eingerichtet, indem ein weitere Block der Konfiguration hinzugefügt wird:

[FREIGABE_NAME]
        path= /var/shared/VERZEICHNIS_NAME
        writeable = yes

Standardmässig erhalten alle Benutzer des File-Servers Zugriff, da der Zugriff nicht auf bestimmte Benutzer eingeschränkt ist. Dies kann Beispielsweise verwendet werden, um eine unternehmensweite Freigabe zu erstellen.

Gruppenfreigabe

 Unter valid users können eine oder mehre berechtigte Gruppen angegeben werden.

[FREIGABE_NAME]
        path= /var/shared/VERZEICHNIS_NAME
        writeable = yes
        valid users = @gruppenname

Will man mehreren Gruppen den Zugriff erlauben, dann müssen die Gruppen kommasepariert hinterlegt werden:

[FREIGABE_NAME]
        path= /var/shared/VERZEICHNIS_NAME
        writeable = yes
        valid users = @gruppenname1, @gruppenname2

Wenn mehrere Gruppen auf eine Freigabe Zugriff haben, muss sichergestellt werden, dass wenn eine neue Datei erstellt wird, die Berechtigung von der Hauptgruppe übernommen wird. (Die Gruppe der auch das Verzeichnis auf dem File-Server gehört), dies wird mit der Direktiven force group erreicht. Mit create mask und Directory mask wird zudem sichergestellt, dass die Schreib und Leseberechtigung korrekt gesetzt wird beim Anlegen einer neuen Datei oder eines neuen Verzeichnisses:

[FREIGABE_NAME]
        path= /var/shared/VERZEICHNIS_NAME
        writeable = yes
        valid users = @gruppenname1, @gruppenname2
        force group = +gruppenname1
        create mask = 0660
        directory mask = 0770

Sollen nur bestimmte Gruppen oder Benutzer Schreibeberechtigung auf ein Verzeichnis erhalten, dann muss das Verzeichnis auf readonly gesetzt werden. Jene Benutzer der nun Schreibeberechtiung erhalten soll, muss separat in der Direktive write list freigeschaltet werden.

[FREIGABE_NAME]
        path= /var/shared/VERZEICHNIS_NAME
        writeable = no
        write list = @gruppenname1
        valid users = @gruppenname1, @gruppenname2
        force group = +gruppenname1
        create mask = 0660
        directory mask = 0770

Benutzerverwaltung

Samba verwendet die Berechtigungen der eingerichteten Benutzer auf dem Betriebssystem. Nachfolgend wird beschrieben, wie die Benutzer unter Linux verwaltet werden.

Linux Benutzer hinzufügen

Als erstes muss auf dem Betriebssystem ein Benutzer angelegt werden. Dies wird mit dem Befehl adduser erledigt:

adduser BENUTZERNAME

Nun muss dem neuen Benutzer noch ein Samba-Passwort zugewiesen werden

smbpasswd -a BENUTZERNAME

Linux Gruppe hinzufügen

Als erstes muss auf dem Betriebssystem eine Gruppe angelegt werden. Dies wird mit dem Befehl groupadd erledigt:

groupadd BENUTZERNAME

Nun kann auf dem Betriebssystem ein Verzeichnis angelegt werden, in dem die Daten dieser Gruppe abgelegt werden:

mkdir -p /var/shared/GRUPPE_VERZEICHNIS

Anschliessend muss die Gruppe diesem Verzeichnis zugewiesen werden:

chgrp GRUPPE /var/shared/GRUPPE_VERZEICHNIS

Damit existiert auf dem Betriebssystem nun eine Gruppe mit einem eigenen Verzeichnis. Damit dieses Verzeichnis auch als Freigabe existiert, muss dieses nun noch als Freigabe eingerichtet werden. Dazu wird ein weitere Block eingefügt:

[GRUPPE]
        path= /var/shared/GRUPPEN_VERZEICHNIS
        writeable = yes
        valid users = @GRUPPE

Nun kann die Datei gespeichert und der Dienst neu gestartet werden.

Linux Benutzer einer Gruppe hinzufügen:

Um einem Gruppe einen Benutzer hinzuzufügen, wird der Befehl usermod verwendet:

usermod -a -G gruppenname benutzername
Linux Benutzer aus einer Gruppe löschen:

Um einen Benutzer aus einer Gruppe zu löschen, wird der Befehl gpasswd verwendet:

gpasswd --delete gruppenname benutzername

Gruppen eines Benutzers anzeigen:

Wenn Sie wissen möchten, in welchen Gruppen ein Benutzer ist, können Sie den Befehl groups verwenden:

groups benutzername

Konfiguration testen

Mit dem Befehl testparm kann die Samba-Konfiguration getestet werden. Ungültige Direktiven und Probleme werden im Bericht ausgegeben:

testparm
Auftrag 0003

Datei- / Verzeichnisberechtigungen

Damit der Zugriff über die Freigaben auch ordnungsgemäss funktioniert, müssen die freigegebenen auch die korrekten Berechtigungen aufweisen. Dazu müssen Sie wissen, wie Berechtigungen unter Linux aufgebaut sind.

Eine Datei oder ein Verzeichnis gehört grundsätzlich einem Benutzer und einer Gruppe. Beim Benutzer spricht man auch vom Besitzer oder englisch Owner. Nachfolgend sehen Sie ein die Ausgabe, wen Sie den Befehl ls -la ausführen.

[root@ip-172-31-68-46 shares]# ls -la
drwxrw-r--+  4 miten gruppenname  46 Jan 17 23:20 verzeichnis_name
			   ^     ^                            ^
               |     |                            |
               |	 |                            o- Name des Verzeichnisses oder der Datei
               |     o------------------------------ Name der Gruppe, welche dem Verzeichnis zugeordnet ist
               o------------------------------------ Name des Benutzers, welchem das Verzeichnis zugrordnet ist

Jedes Verzeichnis und jede Datei hat immer zwingend ein Benutzer und eine Gruppe. Wurde diese vom Root-Benutzer mit der Root-Gruppe erstellt, so sieht die Ausgabe beispielsweise so aus:

[root@ip-172-31-68-46 var]# ls -la
drwxr-xr-x  2 root root   19 Dec 15 21:54 account
drwxr-xr-x  2 root root    6 Apr  9  2019 adm
drwxr-xr-x  6 root root   63 Dec 15 21:54 cache

Die Berechtigung lässt sich nun über drei Dimensionen steuern:

Betrachten wir die drei Dimensionen etwas genauer:

Besitzer

Der Besitzer einer Datei oder einem Verzeichnis ist in der Regel der Ersteller der Datei. Die Datei ist primär diesem Benutzer zugeordnet, sprich gehört diesem Benutzer. Der Besitzer kann immer die Berechtigung steuern / verändern.

Es kann nun gesteuert werden, was der Benutzer mit dieser Datei oder Verzeichnis machen kann:

Datei:

Verzeichnis:

Sie können Sich als Besitzer selber die Leserechte auf ein Objekt nehmen. Dann könne Sie die betreffende Datei nicht mehr öffnen. Als Inhaber können Sie die Berechtigung aber jederzeit ändern, somit können Sie sich bei eigenen Dateien nicht aussperren.

Gruppe

Eine Datei kann auch einer speziellen Gruppe zugeordnet werden. Alle Benutzer, welche sich in dieser Gruppe befinden, haben analog den gesetzten Berechtigungen Zugriff auf die Dateien oder Verzeichnisse. Ein Gruppenmitglied kann aber die Berechtigung einer Datei nicht anpassen, insofern das Gruppenmitglied nicht auch Besitzer ist.

Jeder Benutzer hat auch immer eine Gruppe, welche auf seinen Namen lautet. Alle seine Dateien sind standardmässig in dieser Gruppe, wenn keine andere Gruppe zugewiesen ist.

Die möglichen Berechtigungen eines Gruppenmitglieds sind identisch mit den Besitzer-Berechtigungen:

Andere

Zu guter Letzt, kann noch definiert werden, wie sich eine Datei bei einem Benutzer verhält, welcher nicht Besitzer der Datei oder ein Mitglied der Gruppe ist. Dies kann über die Andere-Berechtigung gesteuert werden. Es gelten wieder die selben Berechtigungen wie beim Inhaber einer Datei oder eines Verzeichnisses:

Berechtigungen setzen

Diese Berechtigungen können beliebig zusammengesetzt werden. Es gibt hier keine Einschränkung.

Ich kann als Besitzer einer Datei z. B. folgende Berechtigung einer Datei setzen:

Wie äussert sich dies nun unter realen Bedingungen?

Der Besitzer kann die Datei weder öffnen noch mit Inhalt beschreiben. Er wird immer ein Permission denied (Zugriff verweigert) erhalten.

Ein Mitglied der Gruppe kann die Datei beschreiben, aber nicht lesen. Öffnen das Gruppenmitglied z. B. eine Datei mit nano, dann wird die Datei leer angezeigt, (obwohl eigentlich Inhalt darin ist), das Gruppenmitglied kann nun Inhalt in die Datei schreiben. Beim Speichern wird dann der bereits enthaltene Inhalt mit dem neuen überschrieben.

Ein Benutzer, welcher nicht Besitzer oder Mitglied der Gruppe ist, kann die Datei lesen. Öffnet et die Datei z. B. mit dem Editor nano, dann sieht der Benutzer den Inhalt, kann aber keinen neuen Inhalt hinzufügen.

Wenn Sie nun für diese drei Dimensionen die möglichen Berechtigungen einsetzen, erhalten Sie drei Gruppen, welche jeweils die Berechtigung Lesen, Schreiben und / oder Ausführen haben können.


Wenden wir nun die Englischen begriffe für Read, Write und Execute an, dann entsteht folgendes Bild:


Nun möchten Sie dem Besitzer, der Gruppe und den Anderen die Schreibeberechtigung wegnehmen. Wir streichen also überall das Write.


In der reinen Darstellung als Text wird eine gestrichene Berechtigung, bez eine nicht gesetzte Berechtigung mit einem Bindestrich dargestellt.


Geben wir nun dem Besitzer die Schreibeberechtigung wieder zurück, nehmen dafür der Gruppe die Ausführberechtigung und den Anderen alle Berechtigungen, so würde dies folgendes Bild ergeben:


Nun wurde weiter oben beschrieben, dass sich die Berechtigungen auf Verzeichnisse etwas anders auswirken als auf Dateien. Daher markieren Sie ein Verzeichnis mit einem D für Directory und eine Datei mit einem Bindestrich.


Nehmen Sie nun nur den Text und Sie haben eine einfache Möglichkeit, die Berechtigung einer Datei oder eines Verzeichnisses abzulesen.


Schauen Sie sich nun den ls -la vom Anfang nochmals genau an. Sie können nun ablesen, was für eine Berechtigung das Verzeichnis verzeichnis_name hat:

[root@ip-172-31-68-46 shares]# ls -la
drwxrw-r--  4 miten gruppenname  46 Jan 17 23:20 verzeichnis_name

Berechtigungen setzen

Es gibt verschiedene Möglichkeiten eine Berechtigung zu setzen. In jedem Fall wird aber der Befehl chmod (Change Modus) verwendet. Wir schauen uns in diesem Modul nur die Möglichkeit über rwx die Berehtigung zu setzen an.

Angenommen Sie haben eine Datei mit dem Namen datei, welche noch gar keine Berechtigungen hat.

[miten@ip-172-31-68-46 Unterverzeichnis]$ ls -la
----------  1 miten miten       0 Jan 18 22:52 datei

Nun möchten Sie dem Besitzer die Berechtigung zum Lesen, Schreiben und Ausführen geben, also rwx. Verwenden Sie nun den Befehl chmod uns geben Sie als erstem Parameter die gewünschte Berechtigung an.

u = user = Besitzer
rwx = Berechtigung Lesen, Schreiben und Ausführen

Als zweiten Parameter wird die gewünschte Datei angegeben. Somit sieht der vollständige Befehl wie folgt aus:

chmod u=rwx datei

Dies resultiert in folgender Berechtigung:

[miten@ip-172-31-68-46 Unterverzeichnis]$ ls -la
-rwx------  1 miten miten       0 Jan 18 22:52 datei

Wie sie sehen, hat der Besitzer nun die rwx (Lesen, Schreiben, Ausführen) Berechtigungen erhalten. Nun soll die Gruppe die Berechtigung zum Lesen und Schreiben erhalten.

Dafür wird wieder der Befehl chmod verwendet:

g = group = Gruppe
rw = Berechtigung Lesen und Schreiben

chmod g=rw datei

Dies resultiert in folgender Berechtigung:

[miten@ip-172-31-68-46 Unterverzeichnis]$ ls -la
-rwxrw----  1 miten miten       0 Jan 18 22:52 datei

Zu guter Letzt, sollen alle anderen auf die Datei die Berechtigung Lesen und Ausführen erhalten:

o = other= Andere
rx = Berechtigung Lesen und Ausführen

chmod o=rx datei

Dies resultiert in folgender Berechtigung:

[miten@ip-172-31-68-46 Unterverzeichnis]$ ls -la
-rwxrw-r-x  1 miten miten       0 Jan 18 22:52 datei

Um etwas schneller vorwärts zu kommen, können Sie die Berechtigungen auch kombinieren:

chmod u=rwx,g=rw,o=rx datei

Um alle Berechtigungen komplett zu entfernen, setzen Sie einfach keine Berechtigung, also z. B.

$ chmod u=rwx,g=,o= datei
$ ls -la
-rwx------  1 miten miten       0 Jan 18 22:52 datei

Typische Berechtigungen

Innerhalb von Samba werden vor allem folgende Berechtigungen benötigt:

Freigabe Beschreibung chmod-Befehl
Share (Alle haben Zugriff) Alle Berechtigungen (rwx) werden für den Besitzer, Gruppe und die Anderen gesetzt.
chmod u=rwx,g=rwx,o=rwx verzeichnis
Gruppen-Freigabe Der Besitzer und die Gruppen erhalten die volle Berechtigung (rwx). Die anderen erhalten keine Berechtigung (---). chmod u=rwx,g=rwx,o= verzeichnis
Persönliche Freigabe Nur der Besitzer erhält die volle Berechtigung (rwx). Die Gruppe und die Anderen erhalten keine Berechtigung (---) chmod u=rwx,g=,o= verzeichnis

Besitzer ändern / zuweisen

Mit dem Befehl chown  (Change Owner) können Sie eine Datei oder ein Verzeichnis einem neuen Benutzer zuordnen. Achtung, eine Datei kann immer nur einem Benutzer gehören. Nur der Root-Benutzer kann die Inhaberschaft einer Datei oder eines Verzeichnisses ändern.

# ls -la
drwxrwxrwx  2 miten miten      19 Jan 18 22:55 Unterverzeichnis

Angenommen Sie möchten den Inhaber vom Unterverzeichnis auf smeier ändern, dann setzen Sie folgenden Befehl ab:

chown smueller Unterverzeichnis

Nun hat der Besitzer geändert. Achtung die Gruppe bleibt so unverändert.

# ls -la
drwxrwxrwx 2 smueller miten 19 Jan 18 22:55 Unterverzeichnis

Gruppe ändern / zuweisen

Mit dem Befehl chgrp (Change Group) können Sie eine Datei oder ein Verzeichnis einem neuen Benutzer zuordnen.

Nehmen Sie als Ausgangslage das Unterverzeichnis.

# ls -la
drwxrwxrwx 2 smueller miten 19 Jan 18 22:55 Unterverzeichnis

Nun möchten Sie neu die Gruppe Testgruppe hinterlegen.

chgrp testgruppe Unterverzeichnis
# ls -la
drwxrwxrwx  2 smueller testgruppe 19 Jan 18 22:55 Unterverzeichnis

Spezialfall: Mehrere Gruppen pro Verzeichnis

Standardmässig hat eine Datei oder ein Verzeichnis nur eine Gruppe. Diese kann mit chgrp geändert werden.

Da aber z. B. mit Samba mehrere Freigaben mit mehreren Gruppen erstellt werden können, benötigen wir eine Möglichkeit mehrere Gruppen einem Verzeichnis zuzuweisen. Dafür können wir die Funktion ACL (Access Control List) verwenden. Damit ist es möglich, einem Verzeichnis mehre Gruppen zuzuweisen:

Hinweis: Definieren sie immer eine Hauptgruppe, welche Sie dem Verzeichnis zuweisen.  Die restlichen Gruppen werden anschliessend über die ACL hinzugefügt.

Beispiel: Das Unterverzeichnis gehört der Gruppe testgruppe. Diese wurde mit chgrp hinzugefügt.

# ls -la
drwxrwxrwx 2 smueller testgruppe 19 Jan 18 22:55 Unterverzeichnis

Es benötigt nun aber noch eine zweite Gruppe mit dem Namen video Zugriff auf das Unterverzeichnis. Diese wird nun mit dem Befehl setfacl hinzugefügt:

setfacl -m g:video:rwx Unterverzeichnis

Erklärung des vollen Befehls:

setfacl
-m modify = verändern , damit möchten wir die ACL eines Verzeichnisses verändern.
g:video:rwx g = group (Wir möchten eine Gruppe hinzufügen)
video = Name der Gruppe die hinzufugefügt werden soll
rwx = Berechtigung die gesetzt werden soll (Lesen, Schreiben, Ausführen)
Unterverzeichnis Name des Verzeichnisses, welches wir verändern wollen.

Wenn wir nun einen ls -la machen, sieht die Ausgabe immer noch fast identisch aus:

# ls -la
drwxrwxrwx+ 2 smueller testgruppe 19 Jan 18 22:55 Unterverzeichnis

Die Gruppe hat sich nicht verändert. Es hat jedoch ein + gegeben bei den Berechtigungen. Dies bedeutet, dass dieses Verzeichnis über eine ACL verfügt. Wir können diese mit dem Befehl getfacl einsehen:

getfacl Unterverzeichnis
# file: Unterverzeichnis
# owner: smueller
# group: testgruppe
user::rwx
group::rwx
group:video:rwx
mask::rwx
other::rwx

Man sieht nun, dass neben der Hauptgruppe testgruppe, auch eine Gruppe video mit der Berechtigung rwx existiert.

Löschen einer ACL:

setfacl -x g:video Unterverzeichnis



Auftrag 0003

SMB Freigaben unter Windows einrichten

Falls Sie nur kurz eine Freigabe testen möchten, können Sie diese direkt im Windows Explorer öffnen:

Tragen Sie hierzu einfach die IP-Adresse des Servers nach folgendem Schema in der Adresszeile des Explorers ein:

\\ip-des-servers


Beim ersten Aufruf erscheint eine Aufforderung, dass Passwort und den Benutzernamen zu hinterlegen:


Freigabe schliessen:

Wenn Sie das Explorer-Fenster schliessen und wieder öffnen werden Sie feststellen, dass Sie weiterhin mit dem bereits angemeldeten Benutzer angemeldet sind. Damit Windows die Verbindung sauber trennt, ist ein CMD-Befehl nötig:

net use * /delete

Danach muss das Explorer-Fenster geschlossen und einige Sekunden abgewartet werden. Danach können Sie die Freigabe wieder aufrufen und es erscheint ein neues Login-Fenster.

Um alle aktiven SMB-Verbindungen aufzulisten, können Sie den nachfolgenden Befehl verwenden:

net use

Freigabe als Laufwerk einbinden:

Beim Kunden wird die Freigabe schlussendlich als eigenes Laufwerk eingebunden:
